strain gauge pressure transducer / ทรานสดิวเซอร์ความดันชนิดสเตรนเกจ

เรียบเรียงโดย:

ทรานสดิวเซอร์ความดันชนิดสเตรนเกจ (strain gauge pressure transducer) เป็นทรานสดิวเซอร์ (transducer) ความดันชนิดทำงานโดยอาศัยหลักการเปลี่ยนแปลงค่าความต้านทานภายในของวัสดุที่เป็นโลหะตัวนำเมื่อเกิดความเครียด (strain)ขึ้น หรือเรียกว่า ทรานสดิวเซอร์ความดันชนิดเปลี่ยนความต้านทาน (resistive pressure transducer) มีลักษณะโครงสร้างเป็นท่อทรงกระบอกกลวงปลายด้านหนึ่งปิด ปลายอีกด้านหนึ่งเปิดเพื่อรับความดัน (pressure) ที่เกิดจากการไหลของของไหล บริเวณผิวท่อด้านนอกติดตั้งสเตรนเกจ (strain gauge) 4 ตำแหน่ง เพื่อวัดความเครียดที่เกิดขึ้นที่ผิวท่อ  (ดังรูป) ตำแหน่งที่ 1 และ 3 ใช้สำหรับการวัดความเครียด (strain measurement) ที่ผิวท่อเนื่องจากการรับความดัน ตำแหน่งที่ 2 และ 4 ใช้สำหรับวัดความเครียดซึ่งเป็นผลมาจากการเปลี่ยนแปลงของอุณหภูมิ (temperature) โดยเมื่อท่อทรงกระบอกได้รับความดันจากของไหล ที่บริเวณผิวท่อจะเกิดการขยายตัวทำให้เกิดความเครียดและเปลี่ยนค่าความต้านทานในลักษณะแปรผันตรงกับความดันที่มากระทำ

ในกรณีที่อุณหภูมิของไหลภายในท่อทรงกระบอกมีค่าสูงหรือสภาวะแวดล้อมโดยรอบทรานสดิวเซอร์มีอุณหภูมิสูง ควรติดตั้งกรวยภายในท่อเพื่อช่วยระบายความร้อน อย่างไรก็ตาม ทรานสดิวเซอร์ชนิดนี้ไม่เป็นที่นิยมมากนัก เนื่องจากการใช้งานในย่านความดันสูง ท่อทรงกระบอกต้องมีความแข็งแรงมากพอสำหรับการรับความเค้น (stress) ดังกล่าวด้วย และหากท่อทรงกระบอกรับความเค้นมากเกินไปเครื่องมือวัดอาจเกิดการเสียหายได้

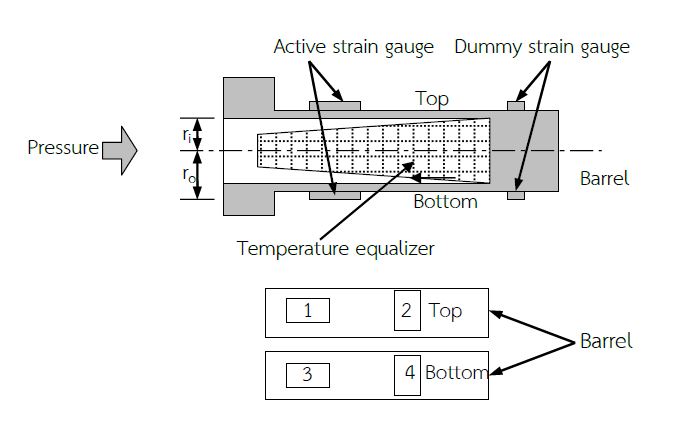

โครงสร้างของทรานสดิวเซอร์ความดันชนิดสเตรนเกจ

 (ที่มา: นวภัทรา และ ทวีพล, 2555)



ที่มา: การวัดและเครื่องมือวัด ประยุกต์ใช้ในอุตสาหกรรมอาหาร (นวภัทรา และ ทวีพล , 2555)
