เกจวัดความดันชนิด dead-weight (dead-weight gauge) เป็นอุปกรณ์วัดความดัน (pressure measurement) โดยใช้หลักการเปรียบเทียบกับสิ่งที่รู้น้ำหนักที่กระทำบนพื้นที่ที่รู้ขนาด โดยทั่วไปนิยมใช้เป็นอุปกรณ์สอบเทียบเครื่องมือวัดความดัน ลักษณะโครงสร้างของเกจวัดความดันชนิด dead-weight แสดงดังรูป

โครงสร้างเกจวัดความดันชนิด dead-weight

 (ที่มา: นวภัทรา และ ทวีพล , 2555)

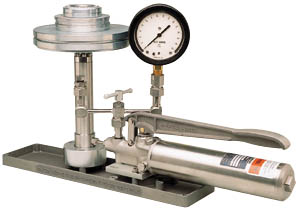

รูปแบบเกจวัดความดันชนิด dead-weight

 (ที่มา: http://www.transcat.com/catalog/productdetail.aspx?itemnum=6150P)

เกจวัดความดันชนิด dead-weight ทำงานโดยการวางน้ำหนักที่ทราบค่าลงบนฐานรองบนลูกสูบที่ติดตั้งแบบพอดีอยู่กับท่อทรงกระบอกทางด้านซ้าย บริเวณท่อทรงกระบอกทางด้านขวาติดตั้งกับเกจวัดความดันที่ต้องการวัดหรือสอบเทียบ เมื่อลูกสูบทางด้านซ้ายได้รับแรงจะส่งแรงดันผ่านของไหลไปที่เกจวัดความดัน ค่าความดัน (pressure) ของของไหลจะเพิ่มขึ้นจนลูกสูบสามารถลอยตัวได้อย่างอิสระและอยู่ในสภาวะสมดุล ย่านการวัดความดัน (range) ของเกจชนิดนี้ขึ้นอยู่กับน้ำหนักที่วางบนฐานของลูกสูบ ขนาดพื้นที่หน้าตัดของลูกสูบ และชนิดของของไหลที่เป็นตัวกลางส่งผ่านแรงดัน โดยทั่วไปใช้อากาศเป็นตัวกลางสำหรับการวัดความดันในย่านความดันต่ำ (1 ถึง 10 บาร์) และใช้น้ำมันสำหรับย่านความดันสูง (สูงกว่า 10 บาร์)

 ที่มา: การวัดและเครื่องมือวัด ประยุกต์ใช้ในอุตสาหกรรมอาหาร (นวภัทรา และ ทวีพล , 2555)

        : http://www.transcat.com/catalog/productdetail.aspx?itemnum=6150P
