ไดอะแฟรมซีล (diaphragm seal) เป็นเคมีคอลซีล (chemical seal) รูปแบบหนึ่ง ทำหน้าที่แยกของไหลในระบบออกจากเครื่องมือวัดความดัน โดยของไหลในระบบส่งผ่านความดัน (pressure) ให้กับแผ่นไดอะแฟรม (diaphragm plate) ทำให้เกิดการโก่งตัวและส่งผ่านพลังงานต่อให้ของเหลวที่บรรจุอยู่ในท่อแคพพิลลารีเหนือแผ่นไดอะแฟรมเพื่อส่งต่อความดันให้กับเครื่องมือวัด

ไดอะแฟรมซีลเหมาะสำหรับการวัดความดัน (pressure measurement) ของไหลในระบบที่มีสารแขวนลอยปะปนโดยที่ของไหลไม่ต้องสัมผัสกับเครื่องมือวัด จึงไม่เกิดปัญหาการอุดตัน ของเหลวที่นิยมใช้เติมในท่อแคพิลลารีส่วนใหญ่ คือ น้ำมันซิลิโคนซึ่งมีเสถียรภาพดีในย่านอุณหภูมิสูงถึง 200°C

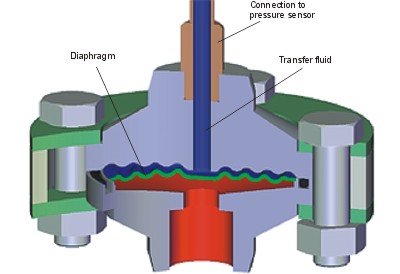

  ไดอะแฟรมซีล

(ที่มา: นวภัทรา และ ทวีพล , 2555)

การใช้ไดอะแฟรมซีลในการวัดความดัน

(ที่มา: http://us.burkert.com/ENU/315.html)

 ที่มา: การวัดและเครื่องมือวัด ประยุกต์ใช้ในอุตสาหกรรมอาหาร (นวภัทรา และ ทวีพล , 2555)

       : http://us.burkert.com/ENU/315.html
